열전소자 냉기모듈 냉각판모듈 결선 및 온도컨트롤러 연결 방법

열전소자를 이용한 냉기모듈 및 냉각판 모듈의 전원 결선방법 및 온도컨트롤러를 사용하는 경우 온도컨트롤러와의 연결방법에 대해 설명합니다. 여기서는 모두 60W급(최대 75W)의 모듈만을 사용하였으며 그 이상의 제품일 경우에는 용량에 맞는 전원과 온도컨트롤러, 케이블을 사용하시면 동일한 방법으로 사용이 가능합니다.

열전소자 냉기모듈 냉각판모듈 결선 및 온도컨트롤러 연결 방법

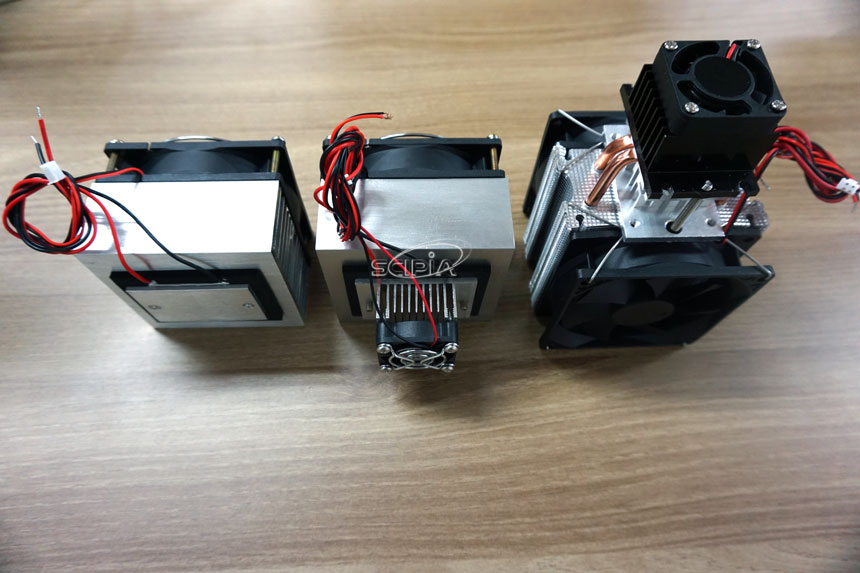

아래는 각각 60W급의 냉각판 모듈, 냉기모듈, 히트파이프형 냉기모듈입니다.

1. 상시 전원 연결방법

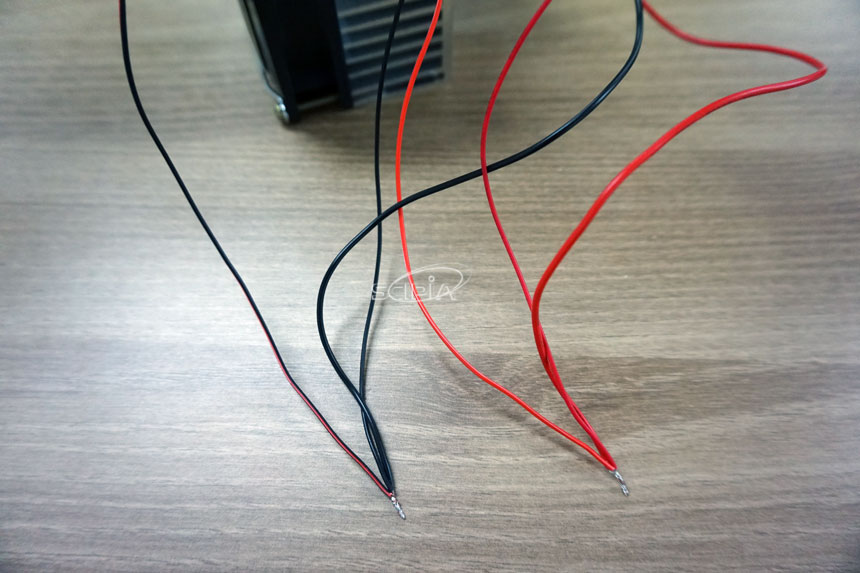

먼저 온도컨트롤러를 사용하지 않고 상시로 전원을 공급하는 경우 결선법입니다. 아래와 같이 모든 +선(적색 또는 황색선)은 같이 묶어주고, 모든 -선(흑색선)은 같이 묶어줍니다.

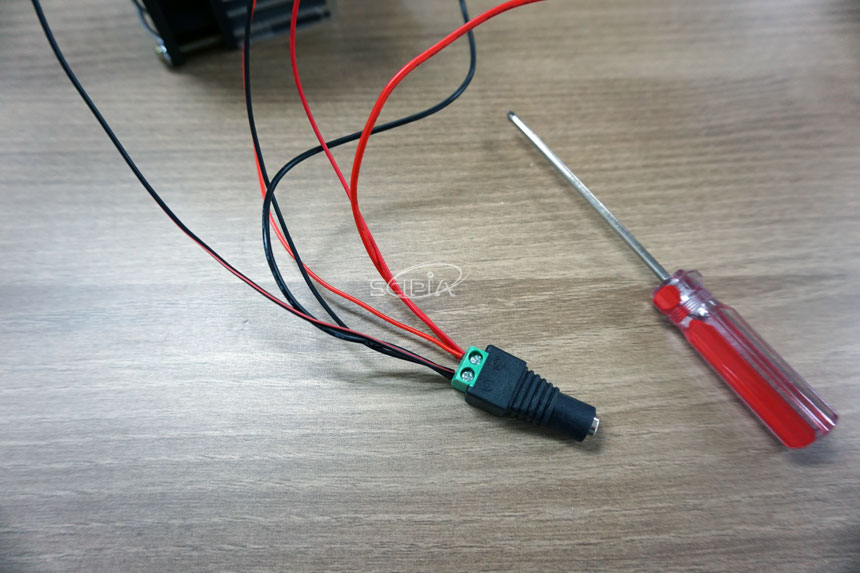

아답터를 사용하는 경우 아답터잭을 잘라서 결선하는 번거로움을 덜기 위해 아래와 같이 DC잭 터미널을 사용하여 결선합니다. 스크류 드라이버를 사용하여 +/- 각각의 터미널에 위에서 묶은 +선과 -선을 넣고 조입니다.

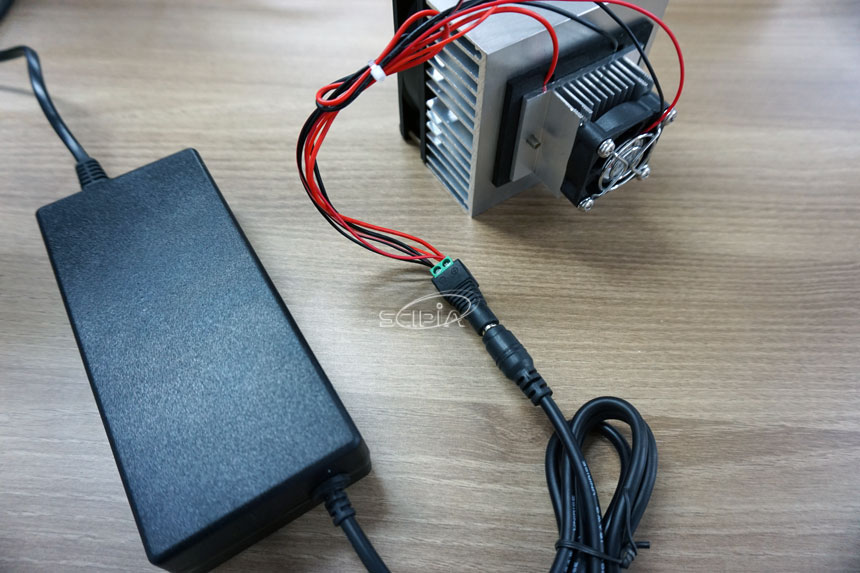

아래는 아답터 잭을 DC잭터미널에 꼽고 결선을 마무리한 사진입니다. AC전원을 연결하면 열전소자의 쿨링팬, 열전소자, 냉기팬에 모두 12V가 공급되며 가동을 시작합니다.

아래는 스위칭파워(SMPS)를 사용하는 경우이며 아답터와 결선하는 방법과 동일하게 +선은 +선끼리, -선은 -선끼리 묶어서 스위칭파워의 +(+V)와 -(-V 또는 GND)에 연결합니다. AC선은 L과 N(극성없음)에 연결하면 되고, AC케이블이 3선식으로 접지선(황색이나 황색에 녹색줄이 있는 선)이 있는 경우에는 접지선을 접지모양의 터미널에 연결하면 됩니다.

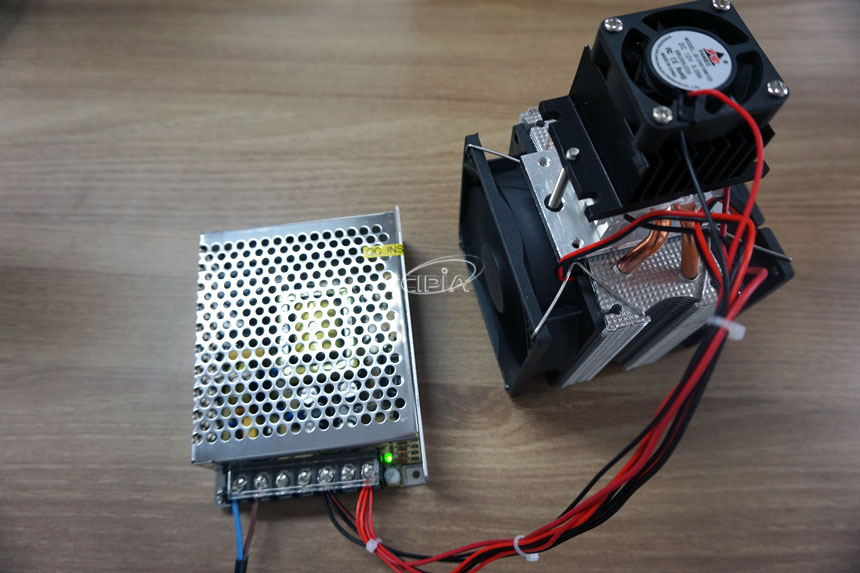

아래는 모든 결선을 마무리하고 전원을 투입한 사진입니다.

2. 온도컨트롤러를 사용하는 경우 연결방법

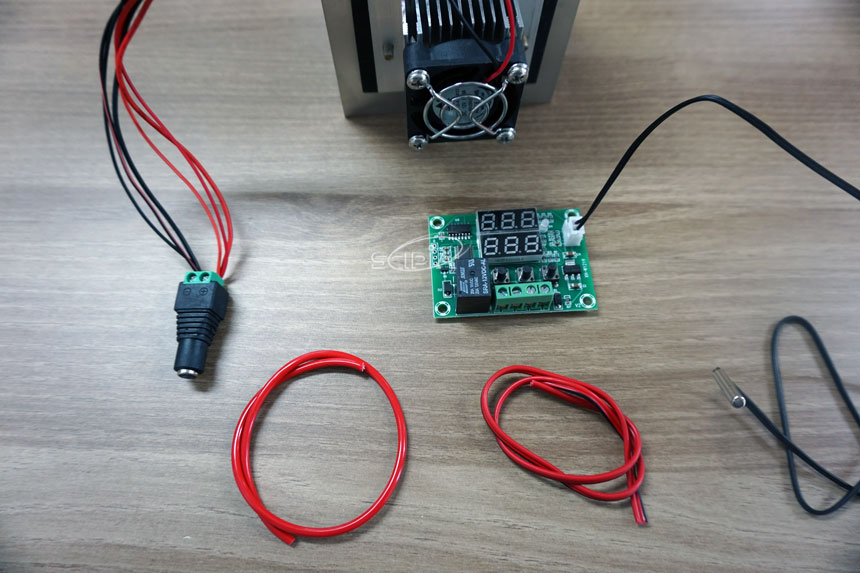

온도컨트롤러로 제어하고자 하는 경우 즉 온도센서에 의해 설정된 온도에 도달하면 가동을 멈추고 온도가 올라가면 가동을 시작하게 하는 경우에는 아래와 같이 온도컨트롤러외에 온도컨트롤러 구동용 전원케이블(+/- 2P케이블)과 별도의 +선(적색1P선)을 준비합니다.

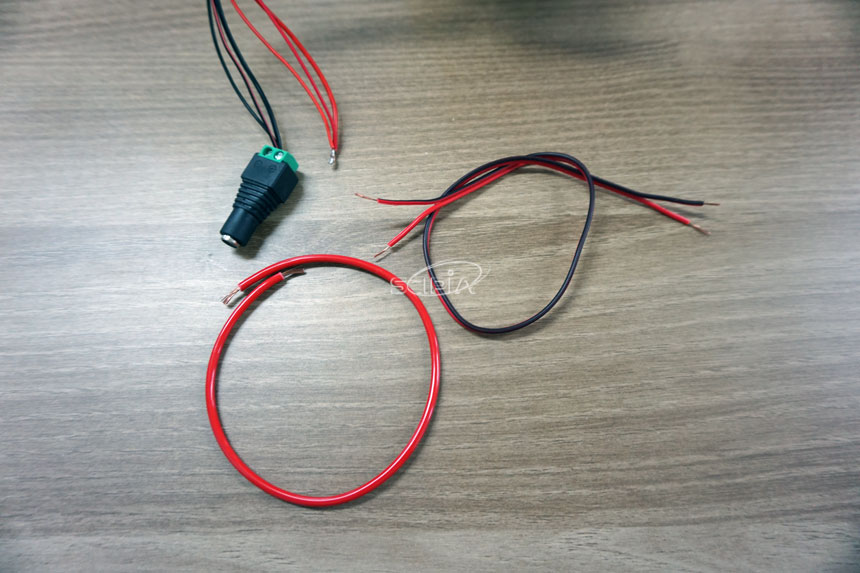

아래와 같이 추가로 준비한 케이블의 양끝단의 피복을 벗기고 DC잭터미널에 연결된 +선뭉치는 분리합니다.

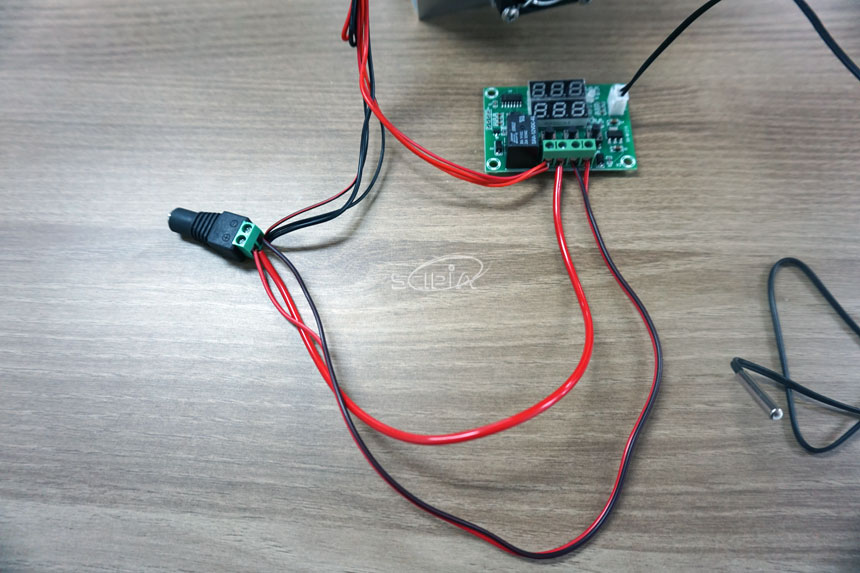

온도컨트롤러는 상시로 전원이 공급되어야 하므로 온도컨트롤러의 +12V(VCC)선과 GND선은 DC잭아답터의 +/-에 바로 연결합니다. 모듈의 +선 뭉치는 온도컨트롤러의 릴레이접점(전자석스위치)에 의해서 ON/OFF(연결 또는 해제 )될 수 있도록 2개의 릴레이 스위치 접점중 하나의 터미널에 연결합니다. 그리고 남은 릴레이스위치 접점으로 부터 위에서 준비한 적색케이블로 DC터미널의 +단자에 연결합니다.

즉 정리하면, DC잭터미널의 -단자에는 모듈의 -선뭉치와 온도컨트롤러 전원선의 -선을 연결하고, DC잭터미널의 +단자에는 릴레이스위치에서 오는 적색선과 온도컨트롤러의 +전원공급선을 연결하며 마직막으로 릴레이스위치의 다른 단자에는 모듈의 +선 뭉치를 연결하면 됩니다.

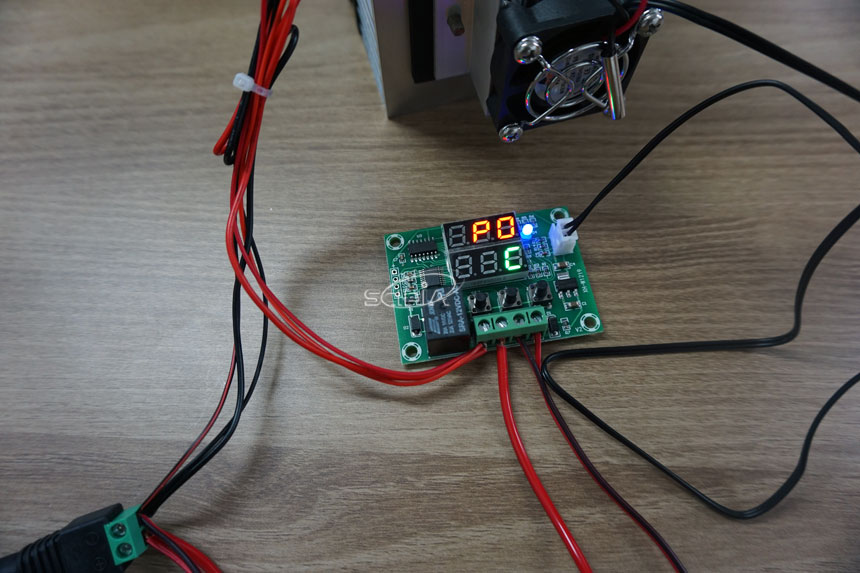

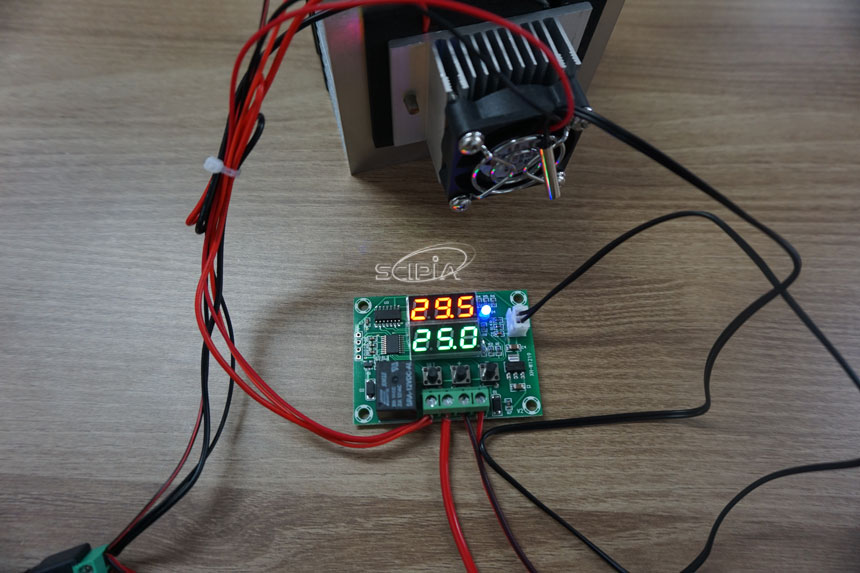

아래는 모든 결선을 마무리하고 전원을 투입한 모습이며, 여기에서 사용한 온도컨트롤러는 2개의 숫자표시 LED가 있으며 상부는 현재온도, 하부는 설정된 온도를 나타내고 있습니다. 설정된 온도가 현재온도 보다 낮으므로 모듈을 가동시키며 온도컨트롤러의 청색LED가 ON되어 현재 가동중임을 나태내고 있습니다.

위와 같은 경우 모듈이 동작하지 않는 경우에는 설정화면(설정키를 3초이상 누르면 진입함)에서 쿨러모드(C)로 설정이 되어 있는지 확인합니다.

아래는 스위칭파워(SMPS를 사용하는 경우의 결선법입니다. DC터미널이 스위칭파워의 터미널(V+와 GND 또는 V-)로 바뀐 것 이외에는 위의 결선법과 동일합니다.

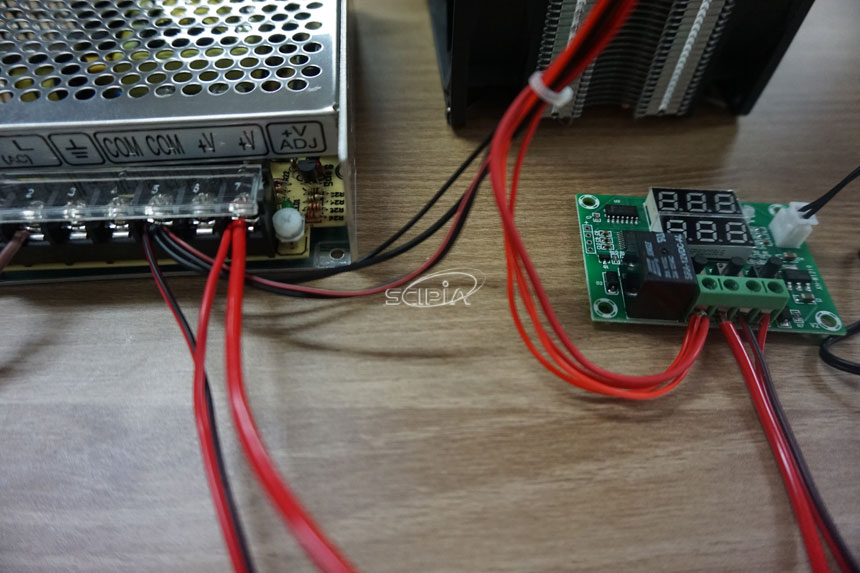

아래는 결선이 마무리된 모습입니다.

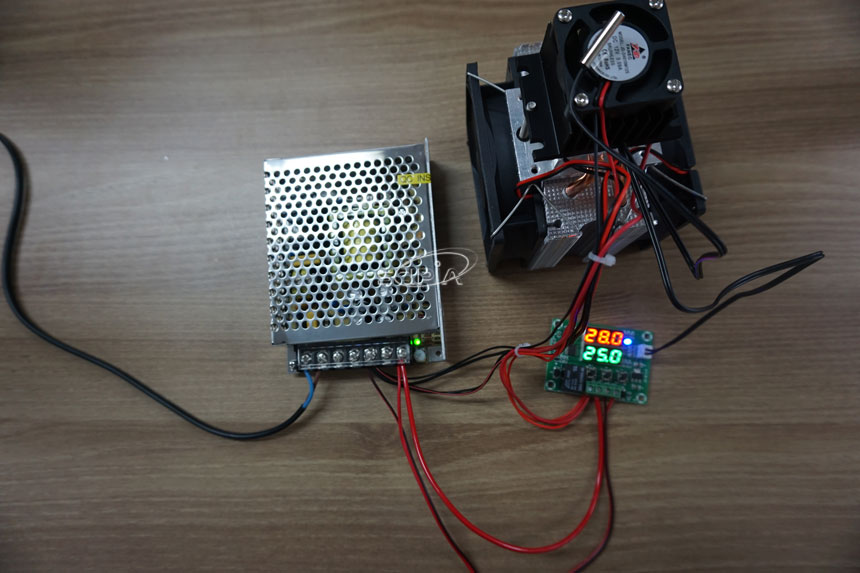

아래는 결선을 마무리하고 가동중인 모습입니다.
